Novoceram Outdoor Plus

Posa sopraelevata su piedini

Sistema facilmente ispezionabile che permette l’istallazione di un sistema di irrigazione, tubi, cavi e di un impianto di illuminazione al di sotto del pavimento. Lastre riposizionabili per facilitare la manutenzione degli elementi sottostanti.

Video

La posa su piedini è possibile sia su fondo rigido (per esempio su lastre) che su ghiaia

Step by step

azimut froid antiderapant 60x60 outdoor plus posa sopraelevata
01

Impermeabilizzazione

Per la posa su coperture piane è necessario procedere a un’accurata impermeabilizzazione del fondo

02

Pulizia

Prima della posa, procedere a una pulizia accurata del sottofondo

azimut froid antiderapant 60x60 outdoor plus posa sopraelevata
03

Disporre i supporti

Disporre i supporti sul fondo (si raccomanda una altezza massima di 10 cm)

azimut froid antiderapant 60x60 outdoor plus posa sopraelevata
04

Cvi e tubature

Se necessario posizionare cavi e tubature

azimut froid antiderapant 60x60 outdoor plus posa sopraelevata
05

Posizionare le lastre

Posizionare le lastre Novoceram Outdoor Plus sui supporti precedentemente installati

azimut froid antiderapant 60x60 outdoor plus posa sopraelevata
06

Planarità

Durante la posa verificare la planarità della superficie

07

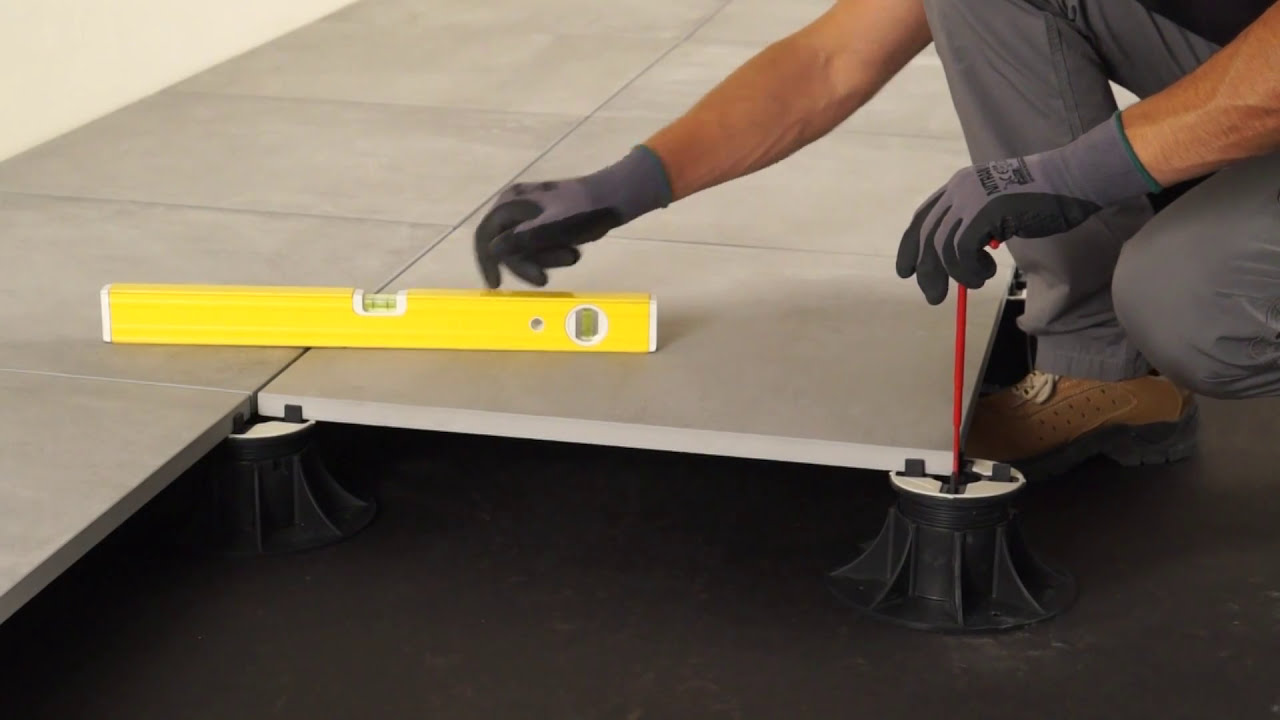

Chiave di regolazione

Utilizzare la chiave di regolazione dei supporti per ottenere una superficie planare

azimut froid antiderapant 60x60 outdoor plus posa sopraelevata
08

Calpestabili immediatamente

Le lastre Novoceram Outdoor Plus posate in posa sopraelevata su piedini sono calpestabili immediatamente dopo la posa. I supporti Novoceram Outdoor Plus resistono a test di carico superiori a 1 tonnellata

Supporti per posa sopraelevata

piede fisso outdoor plus

SUPPORTO FISSO

Altezza minima dal solaio di 12 mm. Per spessorare uno o più settori di un supporto è disponibile il disco livellatore di 3mm di spessore. La base di appoggio è forata al centro per una migliore adattabilità al piano di posa. I supporti possono essere facilmente spezzati in quattro parti a seconda dello schema di posa da eseguire e sono dotati di distanziatori per realizzare la fuga fra le piastrelle.

E434 - H 12 mm
E435 - H 15 mm
E436 - H 20 mm
E448 - DISQUE NIVELANT 3 mm

piede regolabile outdoor plus

SUPPORTO REGOLABILE

Regolabili millimetricamente in altezza senza dover togliere la pavimentazione posata al di sopra. Per posare in prossimità di angoli o muretti spezzare due o quattro degli spaziatori della testa di appoggio del supporto; in prossimità di spigoli vivi allontanare i supporti dal muro.

E437 - H 25-40 mm
E438 - H 40-70 mm
E439 - H 60-100 mm

piede regolabile autolivellante outdoor plus

SUPPORTO REGOLABILE AUTOLIVELLANTE

La testa di appoggio autolivellante permette di compensare automaticamente pendenze fino al 5%. Per posare in prossimità di angoli o muretti spezzare due o quattro degli spaziatori della testa di appoggio del supporto; in prossimità di spigoli vivi allontanare i supporti dal muro.

E442 - H 37,5-50 mm
E443 - H 50-75 mm
E444 - H 75-100 mm

Attenzione Novoceram consiglia l’utilizzo di supporti di altezza fino a 10 cm. In caso sia necessaria una sopraelevazione superiore ai 10 cm, Novoceram consiglia di applicare tramite incollaggio nella parte inferiore della lastra una rete in fibra di vetro o una lamiera zincata allo scopo di evitare lo sfondamento del pavimento in caso di rottura della piastrella.Novoceram consiglia inoltre l'utilizzo di un piede centrale al di sotto di ogni piastrella in modo da distribuire in modo corretto le sollecitazioni imposte da carichi di varia natura al piano di calpestio.

Caratteristiche tecniche dei supporti

riciclabile

Supporti completamente riciclabili

Resistenti agli acidi e alle basi

Resistenti agli acidi e alle basi

Resistenti alle intemperie

Resistenti alle intemperie

Resistenti al gelo

Sopportano temperature da -30° a +120°

Resistenti a carichi superiori a 1 tonnellata

Resistenti a carichi superiori a 1 tonnellata

Istruzioni d’uso dei supporti

istruzioni supporti

Avvitare

Avvitare l'elemento a vite alla base del supporto fino a ottenere l'altezza desiderata

istruzioni supporti

Posizionare

Posizionare il disco con i distanziatori in plastica sulla parte superiore del supporto avvitando leggermente

istruzioni supporti

Adattare

Se necessario, rompere i distanziali in plastica per adattare i supporti alle esigenze della posa

Accessori per la posa sopraelevata

Clip bordo verticale base

Clip bordo verticale base

Clip bordo verticale testa

Clip bordo verticale testa

Finitura contro il muro

Ideata per evitare il contatto fra le piastrelle e il muro perimetrale in caso di posa sopraelevata in esterno, la clip per il bordo piastrella, interamente in acciaio inox, è dotata di un ammortizzatore per le dilatazioni longitudinali e trasversali e di un sistema di fissaggio che permette un bordo perimetrale lineare, elegante e stabile

clip bordo piastrella

Clip bordo piastrella

clip bordo piastrella

Clip bordo piastrella

Accessori di regolazione e sollevamento

Chiave di regolazione

Chiave di regolazione

Pinza di sollevamento

Pinza di sollevamento

Consigli

60x60 cm posa dritta

60x60 cm posa dritta

60x60 cm posa scalata

60x60 cm posa scalata

45x90 cm posa dritta

45x90 cm posa dritta

45x90 cm posa scalata

45x90 cm posa scalata

30x120 droite

30x120 cm posa dritta

30x120 cm posa scalata

30x120 cm posa scalata

Per ottenere un drenaggio del piano di calpestio è necessario prevedere un’opportuna pendenza trasversale e longitudinale. Si ricorda inoltre che, alla luce delle caratteristiche intrinseche del gres porcellanato, Novoceram Outdoor Plus ha un assorbimento d’acqua praticamente nullo, caratteristica che lo rende ingelivo. Ciò può comportare ristagni d’acqua localizzati principalmente sul bordo delle piastrelle indipendentemente dalla realizzazione di una posa a regola d’arte del materiale stesso. Novoceram consiglia inoltre una posa con una fuga minima di 3 mm.

Video

Scopri i consigli di tagli in video.

sega ad acqua

Sega ad acqua

Disco abrasivo per il taglio di piastrelle.

disco abrasivo

Smerigliatrice angolare

Disco abrasivo per il taglio di piastrelle.

trapano

Trapano

Foratura con trapano specifico senza percussione.

Precauzioni

Le pavimentazioni da esterno posate a secco in quota sono soggette all’azione del vento, con il rischio di sollevamento delle lastre. Il produttore raccomanda di far verificare l’idoneita’ del sistema di posa in quota da un tecnico abilitato in base alla normativa locale vigente ed alle condizioni d’uso, al fine di evitare il rischio di danni a persone e cose. Una lastra ceramica posata su un sistema sopraelevato puo’ rompersi per impatto qualora un oggetto pesante cada sulla stessa da una certa altezza, con il rischio di seri danni per chiunque possa sostare o transitare sulla piastrella stessa. Il mancato rispetto delle istruzioni fornite dal produttore relative alla posa su sistemi sopraelevati puo’ provocare seri danni alla persone. Per maggiori informazioni e raccomandazioni di posa si rimanda al nostro catalogo Outdoor Plus.

 Per tutti i paesiPer tutti i paesi tranne Stati Uniti, Canada, Oceania
DimensioniFino a 2cmDa 2 cm a 10 cmDa 10 cm a 30 cm
Posa sopraelevata 60x6060×60 cm4 supporti per lastra
(3,4 pcs/m²)
4 supporti per lastra
(3,4 pcs/m²)
4 supporti per lastra
(3,4 pcs/m²)
+ lastra di acciaio galvanizzato
Posa sopraelevata 45x9045×90 cm6 supporti per lastra
(6 pcs/m²)
6 supporti per lastra
(6 pcs/m²)
+ lastra di acciaio galvanizzato
6 supporti per lastra
(6 pcs/m²)
+ lastra di acciaio galvanizzato
Posa sopraelevata 30x12030×120 cm (6 supporti per lastra)6 supporti per lastra
(7 pcs/m²)
6 supporti per lastra
(7 pcs/m²)
+ lastra di acciaio galvanizzato
6 supporti per lastra
(7 pcs/m²)
+ lastra di acciaio galvanizzato

ISTRUZIONI PER COMMITTENTI E PROGETTISTI

Quando l’applicazione delle lastre in 20 mm. Prevede l’utilizzo del prodotto ceramico in termini strutturali, si raccomanda al progettista e/o committente una attenta valutazione dei requisiti del progetto in relazione alle caratteristiche tecniche delle lastre. In particolare, al fine di evitare il rischio di danni a persone o cose il produttore raccomanda:se l’applicazione prevede la posa sopraelevata,tenendo conto che una piastrella potrebbe rompersi in seguito alla caduta su di essa di un corpo pesante, verificare anticipatamente la destinazione d’uso specifica e attenersi alla tabella istruzioni di posa sopraelevata di seguito riportata ove, in determinate condizioni, e’ prevista l’applicazione di un rinforzo sul retro della piastrella (rete plus o acciaio zincato) fornito dal produttore;con riferimento alla pavimentazione posata in quota, con qualunque sistema di posa a secco, rispettare le specifiche normative e condizioni d’uso locali riguardanti, tra l’altro, a titolo esemplificativo, l’azione del vento, il carico strutturale, le azioni sismiche, ecc.; il mancato rispetto delle raccomandazioni sopra riportate puó portare ad un utilizzo improprio del prodotto e causare eventualmente gravi danni a persone o cose.

Nota : Per i dettagli e le specifiche tecniche relative alla rete in fibra di vetro o alla lamiera zincata, per favore contattare Novoceram. Novoceram è responsabile solo in caso di fornitura dell’intero sistema (piastrelle + fibra di vetro/lamiera zincata ). Novoceram non può essere ritenuta responsabile per i sistemi non direttamente ed interamente forniti. In caso di rottura, la piastrelle deve essere immediatamente sostituita.

DRENAGGIO

Per ottenere un drenaggio del piano di calpestio è necessario prevedere un’opportuna pendenza trasversale e longitudinale. Si ricorda inoltre che, alla luce delle caratteristiche intrinseche del gres porcellanato, Novoceram Outdoor Plus ha un assorbimento d’acqua praticamente nullo, caratteristica che lo rende ingelivo. Ciò può comportare ristagni d’acqua localizzati principalmente sul bordo delle piastrelle indipendentemente dalla realizzazione di una posa a regola d’arte del materiale stesso. Novoceram consiglia inoltre una posa con una fuga minima di 3 mm.
